Obudowy rozdzielnic IP54 i IP55 Jobimet – szafy przemysłowe
Stopień ochrony trzeba dobierać do konkretnego wyrobu i warunków jego pracy. W realizacjach JOBIMET występuje obudowa rozdzielnicy IP54 oraz szafa ze stali nierdzewnej gatunku 304 o klasie IP55. Rozdzielnice przemysłowe RG są dostępne w wykonaniu IP55, a obudowy przemysłowe i techniczne ze stali nierdzewnej/kwasoodpornej osiągają IP65. Nie jest to jeden uniwersalny parametr, lecz część specyfikacji projektu.
Szafy pod rozdzielnie powstają ze stali, aluminium albo estroduru, a konstrukcje wsporcze mogą być wykonane ze stali cynkowanej ogniowo. Prefabrykacja NN opiera się na dokumentacji i osprzęcie zleceniodawcy, dlatego stopień ochrony jest jednym z parametrów całego projektu, obok materiału, gabarytu i wyposażenia.
Realizacja szafy IP55

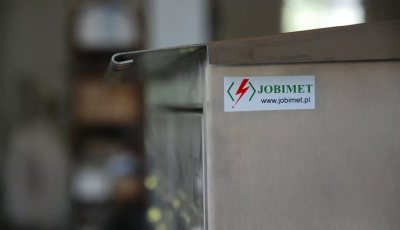

W jednej z realizacji inwestor potrzebował dużej obudowy rozdzielni elektrycznej o stopniu ochrony IP55. JOBIMET wykonał szafę 1200 × 2200 × 600 (250) ze stali nierdzewnej gatunku 304. Wewnątrz znalazła się ocynkowana płyta montażowa, a korpus ustawiono na cokole z profili nierdzewnych 40 × 40. Regulowane stopki i możliwość przykotwienia ułatwiły stabilne posadowienie, natomiast zamki typu T oraz otwory pod dławiki z tylnymi drzwiczkami rewizyjnymi zapewniły kontrolowany dostęp. Efektem była szczelna szafa przygotowana do montażu aparatury i prowadzenia przewodów.

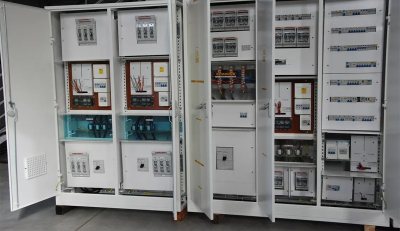

Rozdzielnice przemysłowe RG w wykonaniu IP55 mogą mieć obudowę stalową lub ze stali nierdzewnej/kwasoodpornej specjalnego przeznaczenia. JOBIMET wykonuje układy do 2000 A, z osprzętem według dokumentacji, w stali albo aluminium i wybranym RAL. Rozwiązania są przeznaczone dla przemysłu, obiektów użyteczności publicznej, energetyki i telekomunikacji.
Obudowy przemysłowe na zamówienie mogą powstawać ze stali konstrukcyjnej, stali nierdzewnej/kwasoodpornej albo aluminium, do pracy wewnątrz i na zewnątrz. Zakres obejmuje skrzynki techniczne, obudowy uniwersalne, nierdzewne drzwiczki osłonowe, skrzynki malowane lub cynkowane oraz konstrukcje aluminiowe. Najczęściej stosowany stopień ochrony to IP65. Termin wykonania ustala się indywidualnie po określeniu materiału, gabarytu i wyposażenia.
Obudowa IP54
Inne zadanie wymagało zewnętrznej obudowy IP54 odpornej na warunki atmosferyczne. Projekt uwzględnił otwory pod przyciski, dławiki i wentylatory, ocynkowaną płytę montażową z regulacją głębokości oraz jednostronny dostęp przez zabudowane drzwi z uszczelką i zamkiem patentowym. Korpus został pomalowany proszkowo. Tak dobrane parametry dały pyłoszczelną i wodoszczelną osłonę, gotową do wyposażenia zgodnie z indywidualną specyfikacją.
Uszczelka, dławiki, wentylatory i regulowana płyta montażowa odpowiadają funkcji obudowy rozdzielnicy, a nie szafki gazowej z otworami wentylacyjnymi i wariantem bez dna. Wewnątrz można prefabrykować układy z osprzętem zleceniodawcy, łącząc aparaturę elektryczną i elementy automatyki. Stopień IP wynika w takim projekcie z rzeczywistych wymagań środowiskowych.
Malarnia proszkowa od 2018
Szafa IP54 została pomalowana proszkowo, natomiast szafa IP55 ze stali 304 otrzymała cokół z profili nierdzewnych i ocynkowaną płytę montażową. Linia malowania proszkowego działa w JOBIMET od listopada 2018 roku. Proces obejmuje mycie i fosforanowanie natryskowe, suszenie, nakładanie elektrostatyczne oraz wygrzewanie w piecu. Obrabiane są stal czarna i ocynkowana, aluminium oraz stal nierdzewna, w pełnej palecie RAL i wybranych kolorach NCS.

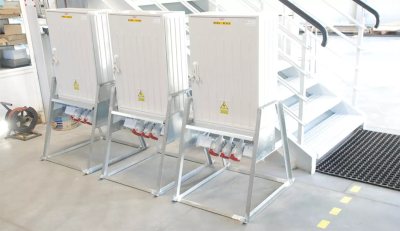

Cena malowania zależy od powierzchni, wagi, gabarytów, liczby sztuk, koloru i przygotowania podłoża. Rozdzielnice blokowe i budowlane mogą otrzymać dowolny RAL, a w przykładowej rozdzielnicy pomiarowej zastosowano RAL 7035. Materiał, uszczelnienie, stopień IP, gabaryt i powłokę warto więc uzgodnić jako jeden zestaw parametrów.
Do wyceny warto przygotować oczekiwany stopień IP, wymiary, miejsce pracy, układ otworów, materiał i wyposażenie. Komplet tych danych pozwala ocenić konstrukcję jako całość, zamiast dobierać korpus, uszczelnienie i płytę montażową niezależnie.
